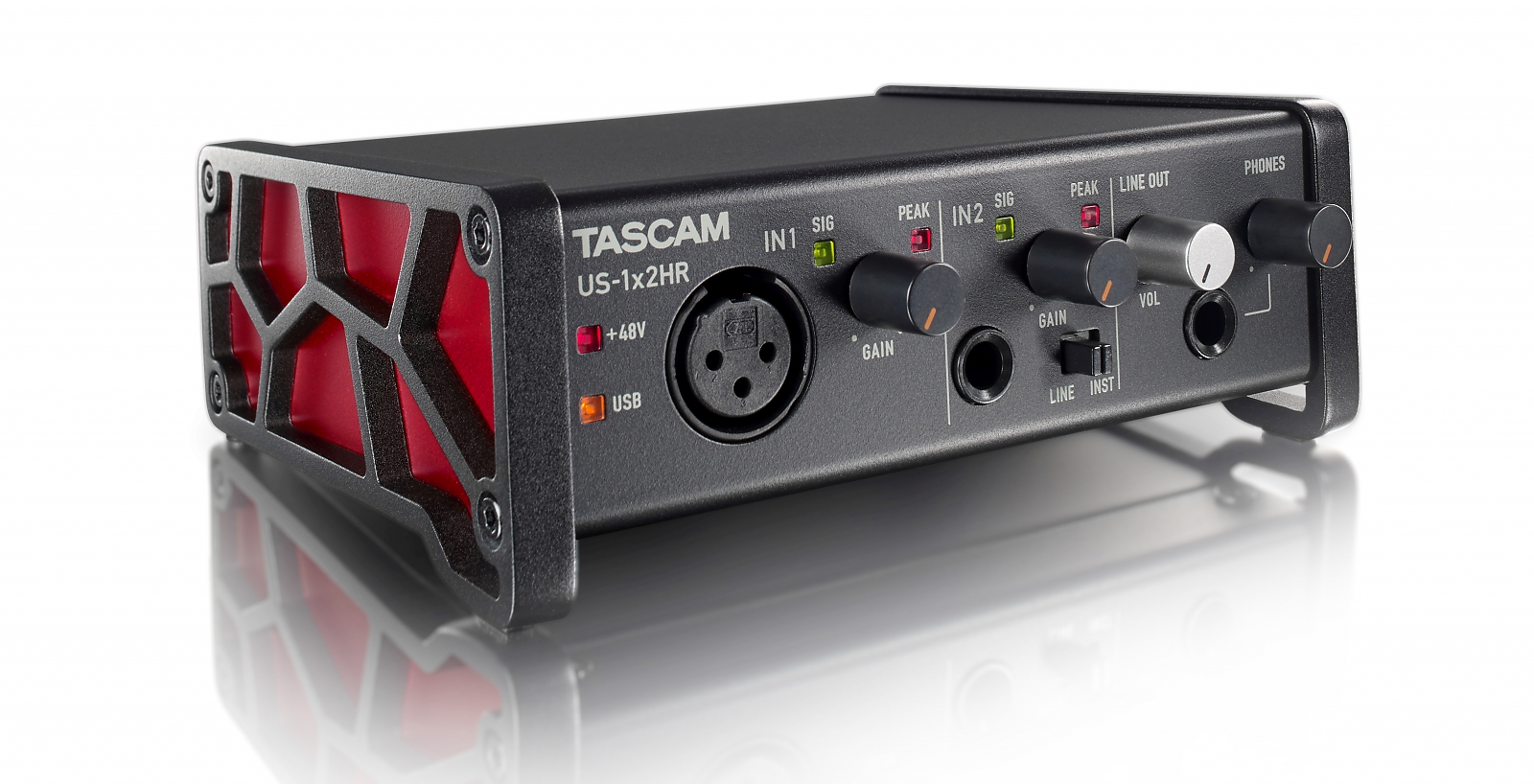

Tascam US-1x2HR

Signalverarbeitung

Abtastraten: 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz, 192 kHz
Wortbreite der Quantisierung: 24 Bit



Analoge Audioeingänge

• Mikrofoneingang (symmetrisch, IN1): XLR-3-31 (1: Masse, 2: heiß (+), 3: kalt (–))
• Eingangsimpedanz: 2,4 kΩ
• Nominaler Eingangspegel (Eingangspegelregler in Maximalstellung): −65 dBu (0,0004 Vrms)
• Nominaler Eingangspegel (Eingangspegelregler in Minimalstellung): −8 dBu (0,0775 Vrms)
• Maximaler Eingangspegel: +10 dBu (2,449 Vrms)
• Maximale Eingangsverstärkung: 58 dB
• Line-/Instrumenteneingang (symmetrisch/unsymmetrisch, IN2): 6,3-mm-Stereoklinkenbuchse,
• 3-polig (TRS) (Spitze: heiß (+), Ring: kalt (–), Hülse: Masse)



In Stellung LINE (symmetrisch)

• Eingangsimpedanz: 10 kΩ
• Nominaler Eingangspegel (Eingangspegelregler in Maximalstellung): −41 dBu (0,0069 Vrms)
• Nominaler Eingangspegel (Eingangspegelregler in Maximalstellung): +4 dBu (1,228 Vrms)
• Maximaler Eingangspegel: +20 dBu (7,75 Vrms)
• Maximale Eingangsverstärkung: 45 dB
• In Stellung INST (unsymmetrisch)
• Eingangsimpedanz: ≥1 MΩ
• Nominaler Eingangspegel (Eingangspegelregler in Maximalstellung): −51 dBV (0,0028 Vrms)
• Nominaler Eingangspegel (Eingangspegelregler in Maximalstellung): –6 dBV (0,5015 Vrms)
• Maximaler Eingangspegel: +3 dBV (1,4125 Vrms)
• Maximale Eingangsverstärkung: 45 dB
• Line-Eingang L/R (unsymmetrisch): Cinch-Buchsen
• Eingangsimpedanz: 10 kΩ
• Maximaler Eingangspegel: +6 dBV (1,995 Vrms)



Analoge Audioausgänge

• Line-Ausgang L/R (unsymmetrisch): Cinch-Buchsen
• Ausgangsimpedanz: 100 Ω
• Maximaler Ausgangspegel: +6 dBV (1,995 Vrms)
• Kopfhörerausgang: 6,3-mm-Stereoklinkenbuchse
• Maximale Ausgangsleistung: 18 mW + 18 mW oder mehr (THD+N: 0,1 % oder weniger, an 32 Ω)



Weitere Eingänge und Ausgänge

• USB: 4-polige USB-Buchse, Typ C
• Übertragungsrate: USB 2.0 High-Speed (480 Mbit/s)
• Stromversorgung (DC IN 5V): USB, Typ Micro-B



Leistungsdaten Audio

Äquivalentes Eingangsrauschen der Mikrofonvorverstärker: −128 dBu oder weniger (an 150 Ω, Eingangspegelregler in Maximalstellung)



Frequenzbereich

• Mikrofoneingang: 44,1/48 kHz: 20 Hz – 20 kHz, +0 dB/–0,4 dB (JEITA)88,2/96 kHz: 20 Hz – 40
• kHz, +0 dB/–0,4 dB (JEITA)
• Line-Eingang: 44,1/48 kHz: 20 Hz – 20 kHz, +0,2 dB/–0,1 dB (JEITA)88,2/96 kHz: 20 Hz – 40
• kHz, +0,2 dB/–0,4 dB (JEITA)
• Line-Ausgang: 44,1/48 kHz: 20 Hz – 20 kHz, +0,2 dB/–0,1 dB (JEITA)88,2/96 kHz: 20 Hz – 40
• kHz, +0,2 dB/–0,4 dB (JEITA)



Fremdspannungsabstand

• Mikrofoneingang bis Computer: 109 dB (Eingangspegelregler in Minimalstellung, 20-kHz-
• Tiefpassfilter, A-bewertet)
• Line-Eingang bis Computer: 105 dB (Eingangspegelregler in Minimalstellung, 20-kHz-
• Tiefpassfilter, A-bewertet)
• Computer bis Line-Ausgang: 110 dB (MONITOR-Regler in Maximalstellung, 20-kHz Tiefpassfilter, A-bewertet)



Verzerrung (THD+N)

• Mikrofoneingang bis Computer: 0,0013 % (Eingangspegelregler in Minimalstellung, –5 dBFS am
• Eingang, 1 kHz Sinus, 20-kHz-Tiefpassfilter)
• Line-Eingang bis Computer: 0,0027 % (Eingangspegelregler in Minimalstellung, –5 dBFS am
• Eingang, 1 kHz Sinus, 20-kHz-Tiefpassfilter)
• Computer bis Line-Ausgang: 0,0015 % (MONITOR-Regler in Maximalstellung, –4 dBFS am
• Eingang, 1 kHz Sinus, 20-kHz-Tiefpassfilter)
• Übersprechdämpfung: 95 dB oder mehr (Mikrofon-/Line-Eingang bis Line-Ausgang, 1 kHz Sinus,
• Eingangspegelregler in Minimalstellung)



Systemvoraussetzungen Hostcomputer

Windows

• Systemanforderungen Computer: Windows-kompatibler Computer mit USB-2.0-Anschluss
• Prozessor/Taktrate: 2 GHz oder schnellerer Dual-Core-Prozessor (x86)
• Arbeitsspeicher: 2 GB oder mehr
• Unterstützte Audiotreiber: ASIO 2.0, WDM

Mac

• Hardware-Anforderungen: Apple Macintosh mit USB-2.0-Anschluss
• Prozessor/Taktrate: 2 GHz oder schnellerer Dual-Core-Prozessor
• Arbeitsspeicher: 2 GB oder mehr
• Unterstützter Audiotreiber: Core Audio

IOS-Geräte

• iOS-Gerät: iOS-Gerät mit iOS ab Version 7
• Unterstützter Audiotreiber: Core Audio



Stromversorgung und sonstige Daten

• Betrieb mit Computer: USB-Verbindung
• Betrieb mit iOS-Gerät: USB-Netzteil mit 5 V und einer Stromabgabe von mindestens 700 mA1
• Separater Akkupack mit 5 V und einer Stromabgabe von mindestens 700 mA2
• Leistungsaufnahme: 1,8 W
• Abmessungen (B × H × T, ohne vorstehende Teile): 146 mm × 55 mm × 120 mm
• Gewicht: 623 g
• Zulässiger Betriebstemperaturbereich: 5–35 °C
